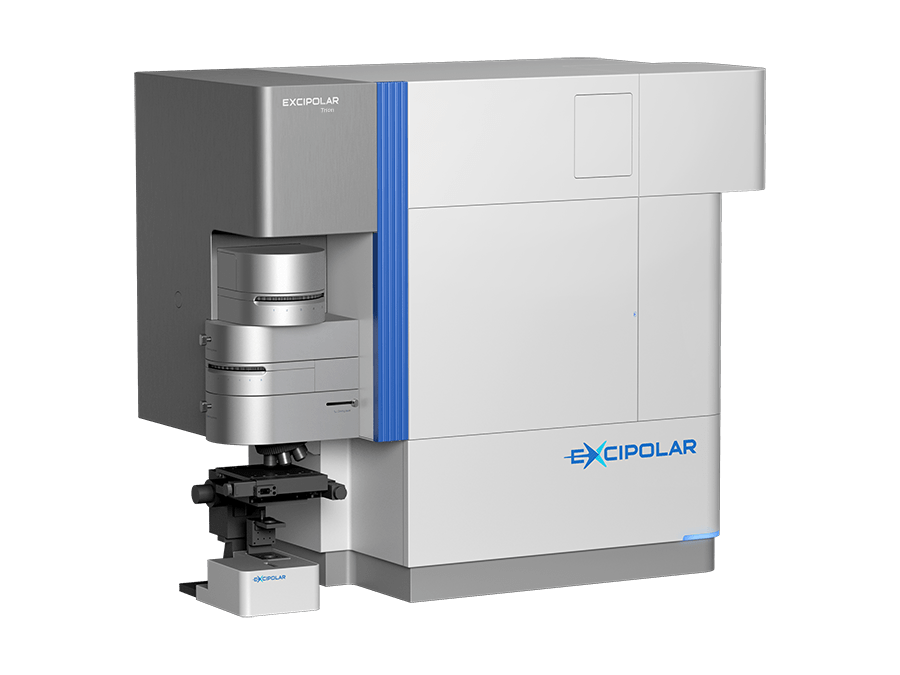

角分辨顯微光譜

星元極光　　角分辨光譜，顧名思義，是一種能夠同時探測信號光光譜和出射角度的技術，它是伴隨著以微腔光子學，人工超材料和超表面等新型微納米光子材料的發展和應用而誕生的全新的光譜學探測技術。我們知道，當光在材料中傳播時，其色散關系由于受到光與物質的相互作用而發生改變，傳統的光學探測手段只能對光的能量（頻率）進行探測，而光的動量信息無法獲得。通過研究發現，光子的動量與光子從材料表面的出射角度（θ）密切相關，因此，通過對從材料表面以不同角度發出的光進行角度分辨的探測，人們可以描繪光學微腔，超材料等材料和器件中光子能量(E)-動量關系，即色散關系，從而深入研究其光學性質。

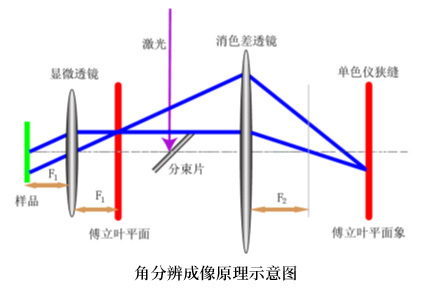

　　角分辨顯微光譜的探測原理利用了光學傅里葉變換技術，通過傅里葉面成像的方法，在探測器上一次性的將不同角度的光進行成像。其光學原理如下圖所示。從樣品表面以不同角度發出的光通過顯微物鏡匯聚到置于其后的傅里葉平面，可以設想以不同角度發出的光會被收集到傅里葉平面上的不同位置，這樣就實現了從角度向空間位置的轉換。在后面通過一套消色差成像系統，將傅里葉面成像到光譜儀的入口狹縫處，經過光譜儀的能量分辨，就會在CCD上展現出空間位置（即角度）與波長（即頻率）的色散圖。

角分辨光譜技術的應用

1.光子晶體耦合腔模式分析

　　基于角分辨熒光光譜技術，對光子晶體模式的對稱性進行表征，通過實驗測量嵌入光子晶體中的量子點的遠場角熒光分布。實驗數據很好地吻合了楊氏干涉和數值模擬的預測。此外，具有向量性質的光子本征模表現出不同偏振的復雜的奇偶性，這在量子力學框架內還沒有對應的物理特征。（參考文獻：F.Intonti,et al.,PRL106,143901(2011)）

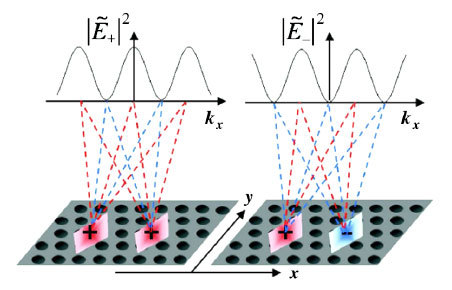

　　光子微腔分子中兩種耦合模式的發射模式示意圖。菱形表示兩種模式的電場分布，并用色標強調正（紅色）和負（藍色）幅度。紅色（藍色）虛線表示遠場發射圖案中的相長（相消）光路。

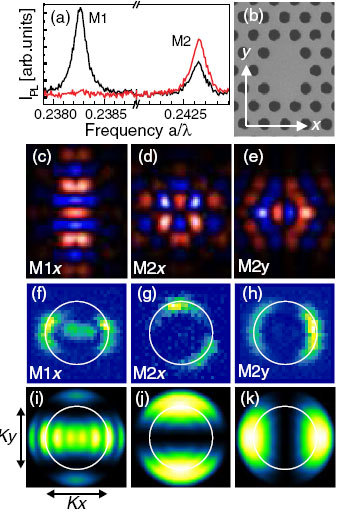

單D2腔；(a)正交偏振通道中的PL光譜；(b)SEM圖像；(c)–(e)電場FDTD NF圖；(f)–(h)實驗PL遠場強度k空間分布；(i)–(k)FDTD遠場強度k空間分布。

2.超表面與二維材料耦合

　　通過角分辨反射顯微光譜研究了與單層MoS2集成的銀納米盤陣列中的強激子-等離子體相互作用。觀察到77 K時激子-等離激元耦合強度高達58 meV，在室溫下也能存在。強耦合涉及三種類型的共振，包括：MoS₂激子、單個銀納米盤的局域表面等離子體共振（LSPR）和納米盤陣列的等離子體晶格共振。實驗表明通過調整等離子體晶格的幾何形狀可以有效地控制激子-等離子體激元耦合強度、極化子組成和色散，這使得該系統有望實現新型二維等離子體極化器件。（參考文獻：Wenjing Liu,et al,Nano Lett.16,2,1262(2016)）

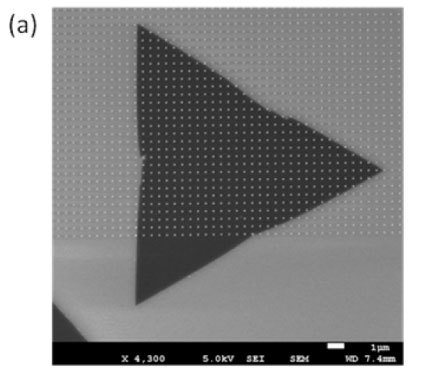

單層 MoS2 上典型銀納米盤晶格圖案的 SEM 圖像。

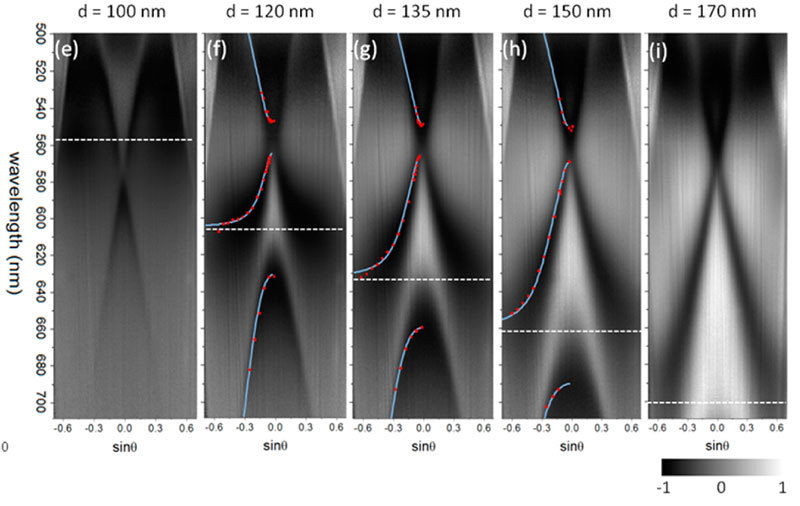

　　在盤直徑范圍為100nm至170nm和周期為460 nm的Si/SiO2基板上圖案化的五種等離子體晶格的角度分辨差分反射光譜。白色虛線代表局域表面等離子體共振模式的波長，紅點對應于從恒定角度的角度分辨反射率的線切割獲得的傾角位置。藍色實線是從耦合振蕩器模型獲得的擬合結果。

3.角分辨光譜在布拉格平板微腔VCSEL器件中的應用

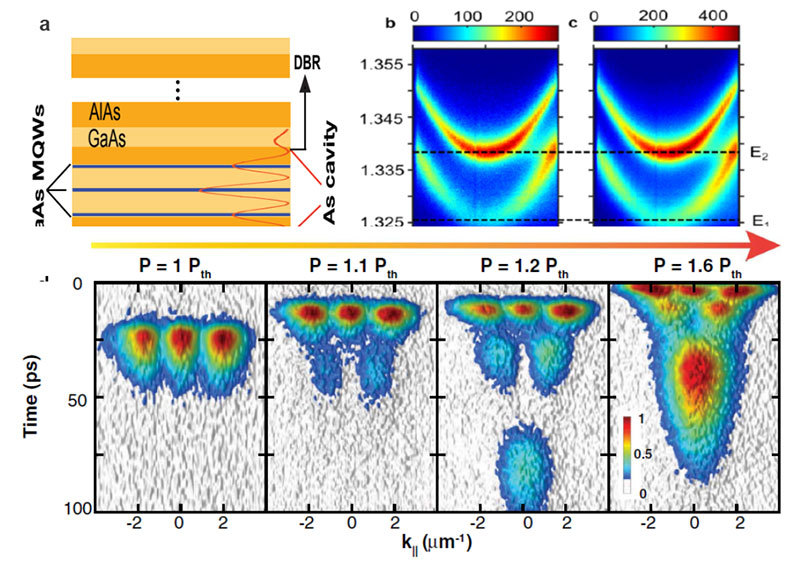

　　通過角分辨白光反射光譜研究了布拉格平板光學微腔的DBR光學模式（a-c），通過角分辨熒光動力學光譜研究高激發狀態下電子‐空穴費米面的下降過程，以及光學系統共振模式的色散演化?；诠に嚦墒斓腎II‐V族半導體平板微腔，通過調節泵浦光的功率密度，結合量子阱中光生載流子造成的超強非線性響應，可以調控出射激光的頻率、動量、發光時刻及脈寬。（參考文獻：Wei Xie,et al,Optica,3,12(2016)）

4.角分辨光譜在光柵結構中的應用

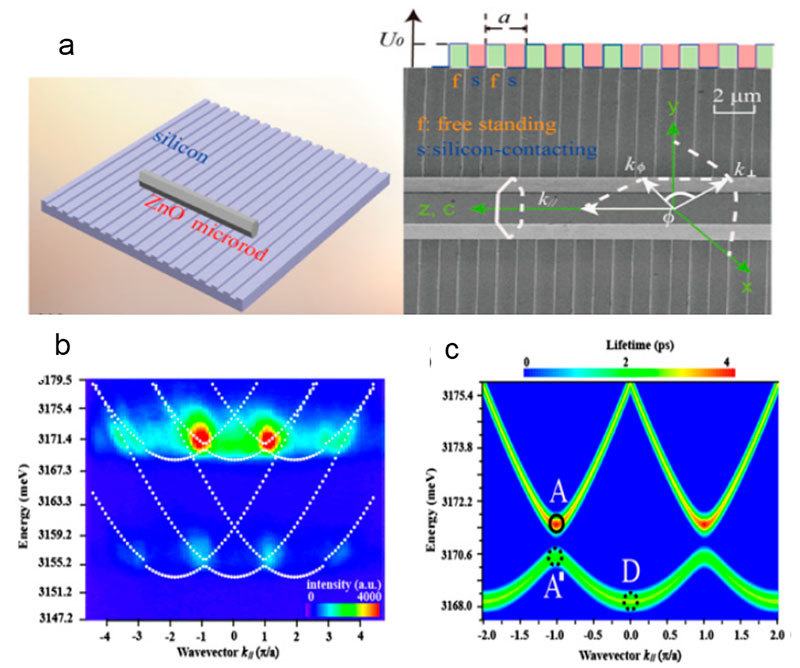

　　通過角分辨白光反射光譜研究了硅基光柵襯底上一維氧化鋅微米棒的激子極化激元模式色散和動量空間的凝聚行為，以及不同能態的壽命。由于光柵襯底的調制作用，原本連續的光學模式出現分裂，形成類似布里淵區的能帶結構。在增大粒子密度后，極化激元的凝聚并不出現在動量空間的零點，而是發生在布里淵區邊界態上。這是因?yàn)槲^(qū)自組裝樣品引入了結構勢場，通過調控粒子的空間分布和能態壽命，實現了非零動量能態的凝聚。（參考文獻：Long Zhang,et al,PNAS,112,13(2015)）
